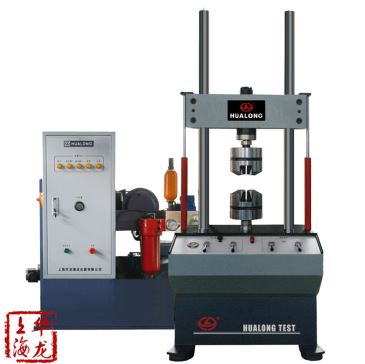

電液伺服動靜萬能試驗機（作動器下置）

電液伺服動靜萬能試驗機主要用于機械冶金、航天航空、大專院校、科研院所等各領域檢測各種材料的動、靜態力學性能試驗，還可以根據用戶需求專業設計，實現零部件的動、靜性能試驗。主要試驗為拉伸、壓縮、彎曲、低周和高周疲勞、裂紋擴展、斷裂力學試驗。

本機操作靈活、方便，橫梁升降、夾緊，試樣夾持均由電動按鈕操縱液壓自動夾持系統完成?？刂葡到y(tǒng)采用抗干擾性能良好的工控機箱為主機箱，各功能板采用ISA總線模板化設計，維護性好。計算機界面采用虛擬面板技術，操作便捷，可實時加載正弦波、方波、三角波、斜波、組合波、組合斜波、外部輸入采集波等試驗波形。

靜態試驗

拉伸、壓縮、彎曲試驗。

動態疲勞試驗。

可以進行的正弦波、三角波、方波、斜波、鋸齒波試驗

可以設定試驗波形的幅值、平均值、頻率

可以設定多段組合斜波

可以設定多組各種波形組合

疲勞裂紋擴展試驗

高、低周疲勞試驗

顯示試驗數據、實時曲線

通過外輸入波，做各種模擬加載試驗

數據處理及分析

靜態試驗數據處理。

動態試驗數據分析

試驗結果打印

試驗曲線繪制

性能指標

控制方式： 位移、負荷、變形。

位移放大器：測量分250%、50%、20%、10%四檔，拉壓兩個方向精度均為滿程的± 0.5%·FS(滿程20%起)。

負荷放大器：測量分250%、50%、20%、10%四檔，拉壓兩個方向精度均為示值的± 1% (滿程20%起)。

變形放大器：測量分250%、50%、20%、10%四檔，拉壓兩個方向精度均為示值的± 0.5% (滿程20%起)。

計算機控制：負荷計算機自動調零，換檔。位移計算機換檔。變形計算機調零、換檔。位移、負荷的P、I、D計算機調節。函數發生器波形控制。位移、負荷、變形三種控制方式平滑切換。

函數發生器：波形有正弦波、三角波、方波、斜波、正鋸齒波、負鋸齒波、組合波、組合斜波。

頻率范圍0.001HZ –250HZ

安全保護：過載保護、限位保護、斷裂保護、疲勞保護、緊急停機

其 他 ：遠程油源控制。
